Technické parametry výroby DPS
Kompletní technické parametry a výrobní možnosti prototypových DPS.
| Parametr | Hodnota | ||
|---|---|---|---|

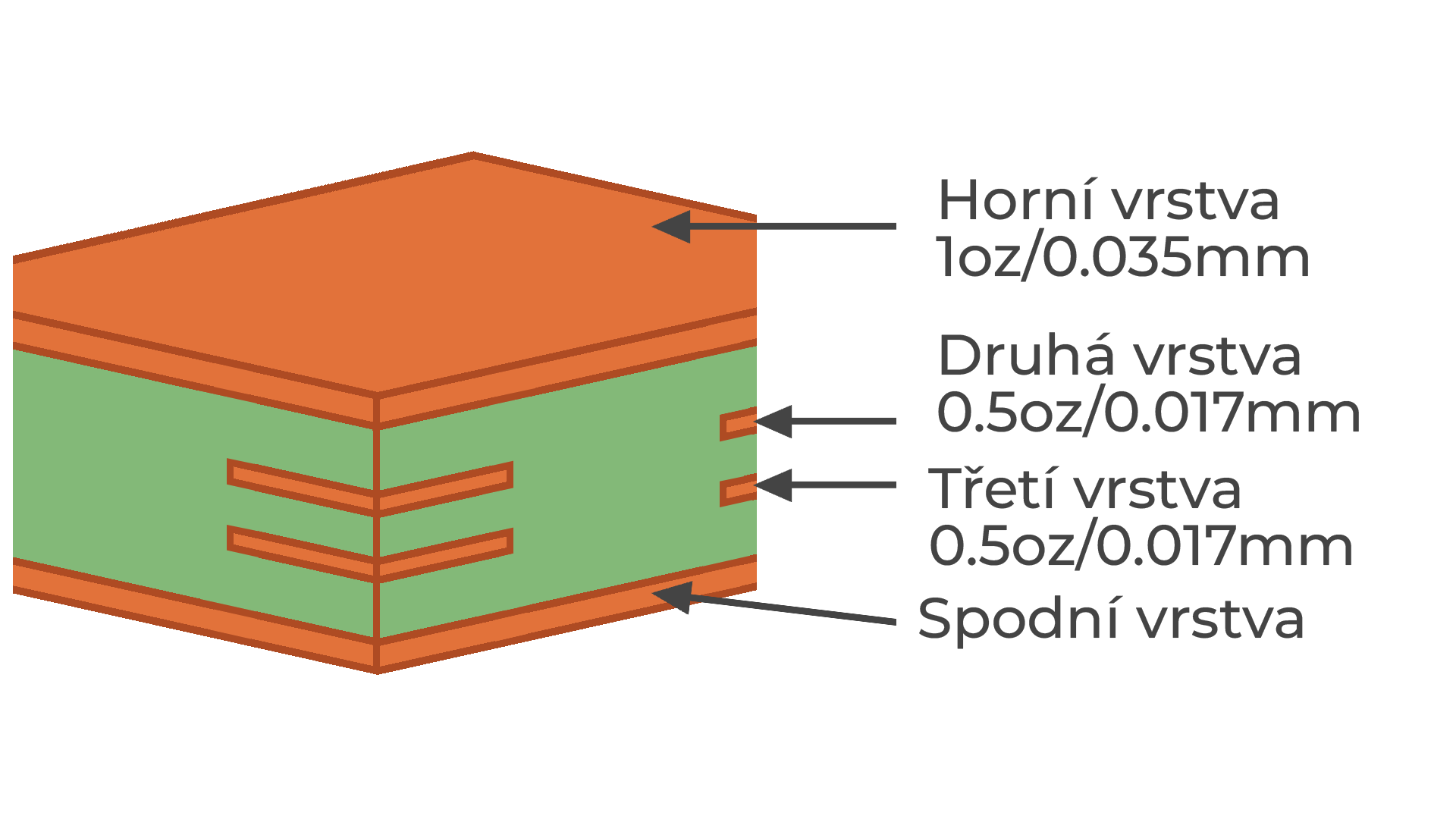

Počet vrstev | 2, 4 | ||
Materiál | FR-4 | ||

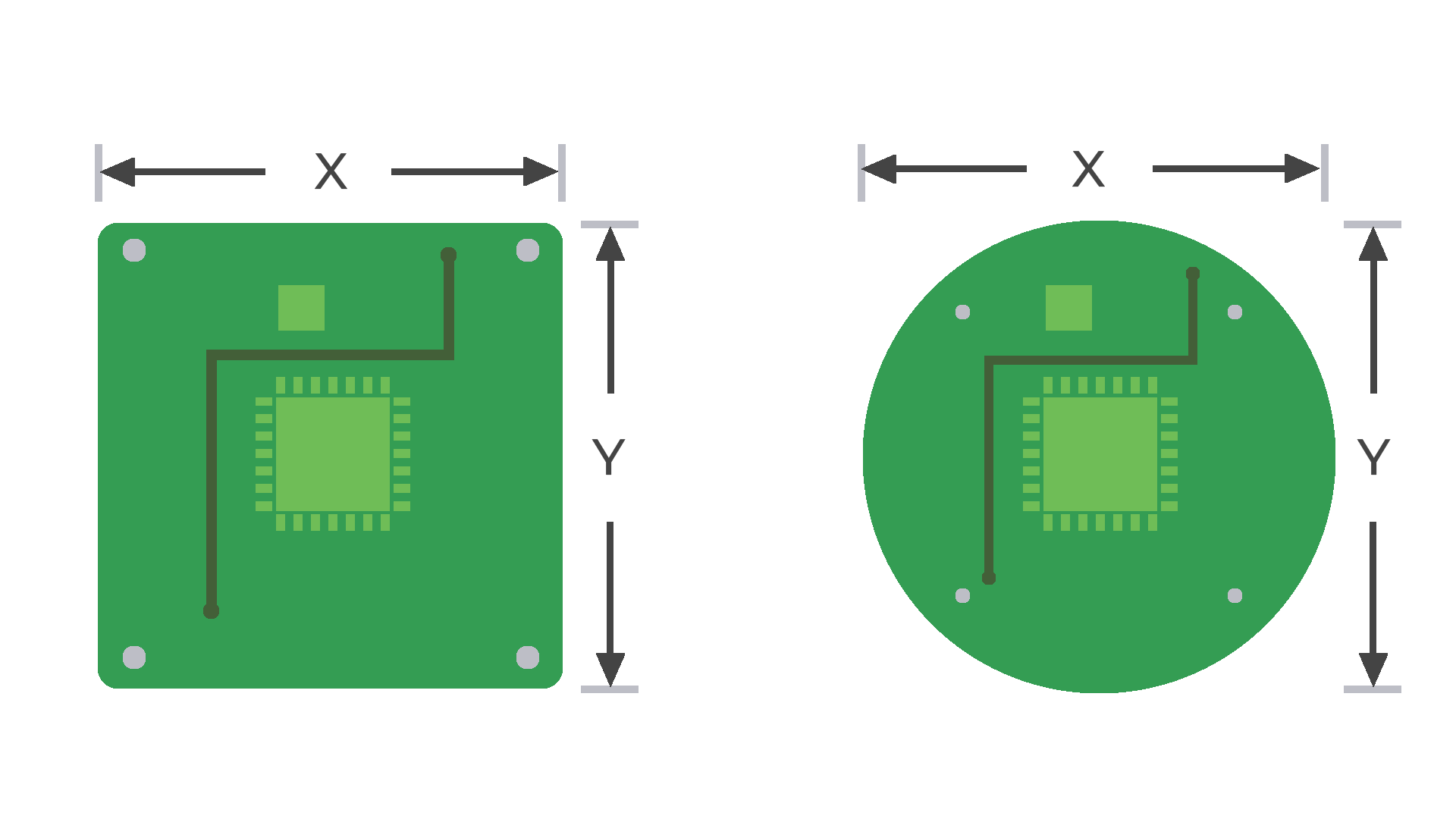

Maximální rozměry | 155 × 130 mm | ||
Minimální rozměry | 10 × 10 mm | ||

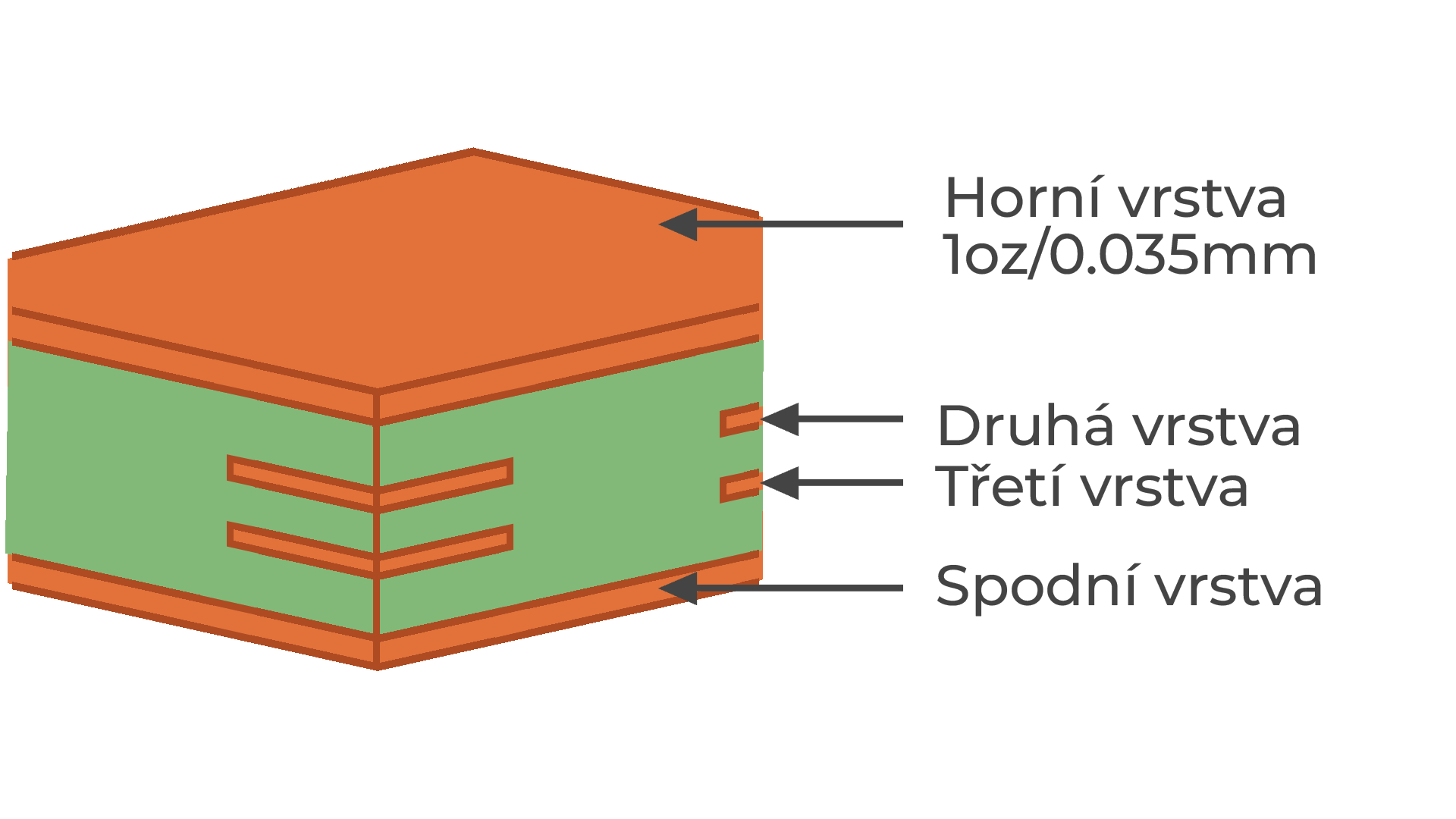

Tloušťka mědi | 25 μm, 35 μm Připravujeme: 70 μm | ||
Povrchová úprava | Imerzní cín Připravujeme: ENIG | ||
Doporučená šířka potisku Doporučení. Kontrola dat potisk neměří. | 0,15 mm | ||
Doporučená výška písma | 1 mm |
| Parametr | Hodnota | ||
|---|---|---|---|
Minimální průměr PTH | 0,3 mm Připravujeme: 0,2 mm | ||
Minimální průměr NPTH | 0,5 mm | ||
Minimální šířka mezikruží kolem otvoru | 0,12 mm | ||
Minimální vzdálenost okrajů otvorů | 0,2 mm | ||
Minimální vzdálenost okraj desky-okraj otvoru | 0,2 mm |
| Parametr | Hodnota | ||
|---|---|---|---|
Minimální šířka cest | 0,2 mm Připravujeme: 0,14 mm | ||
Minimální vzdálenost cest | 0,2 mm |
| Parametr | Hodnota | ||
|---|---|---|---|
Barva soldermasky | Zelená, černá, červená, modrá |
| Parametr | Hodnota | ||
|---|---|---|---|
Odstup mědi od okraje/drážky | Měď může být zarovnaná přímo s okrajem |
