KiCad plugin

CircuitNinja for KiCad pracuje přímo v editoru DPS. Nastaví naše výrobní pravidla, zkontroluje desku, vyexportuje výrobní podklady a nahraje je do objednávky.

Zdarma · KiCad 9.0.9.1 a novější a 10.x · Windows a Linux

Jak nainstalovatZobrazit na GitHubu

Co umí

Čtyři nástroje, které otevřete jedním tlačítkem CircuitNinja na liště editoru DPS.

Nastavení výrobních pravidelNastaví v projektu naše výrobní limity, aby s nimi pracovaly i kontroly v KiCadu.
Kontrola vyrobitelnostiSpustí naše kontroly a ke každému nálezu vás přenese přímo na desce.
Export výrobních podkladůVytvoří jeden ZIP s výrobními soubory a protokoly, připravený pro objednávkový formulář CircuitNinja.
Nahrání do webové aplikacePošle desku do rozpracované objednávky ve vašem účtu CircuitNinja. Objednávku pak zkontrolujete a odešlete v prohlížeči.

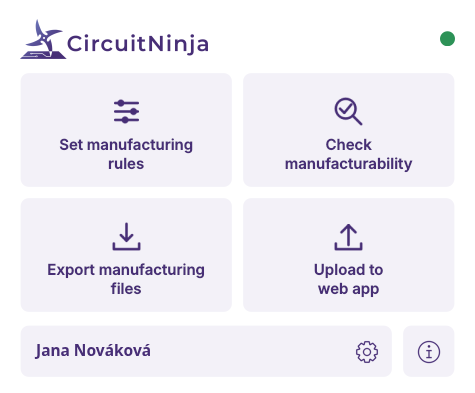

Nabídka CircuitNinja v KiCadu: nastavení výrobních pravidel, kontrola vyrobitelnosti, export výrobních podkladů, nahrání do webové aplikace a přihlášený účet.
Nabídka CircuitNinja v editoru DPS.

Instalace

CircuitNinja for KiCad se instaluje z našeho repozitáře na GitHubu. Repozitář do KiCadu přidáte jen jednou.

Tlačítka a nabídky uvádíme tak, jak je KiCad zobrazuje v angličtině.

Z našeho repozitáře. Doporučeno. KiCad vám pak sám nabídne nové verze.

  1. 1

    V KiCad Project Manageru otevřete Plugin and Content Manager.

  2. 2

    Klikněte na Manage… vedle seznamu repozitářů a potom na Add Existing.

  3. 3

    Vložte tuto adresu do okna Add Repository, klikněte na OK a potom na Save.

    https://raw.githubusercontent.com/CircuitNinjaPCB/kicad-plugin/main/releases/repository.json
  4. 4

    V rozbalovacím seznamu repozitářů vyberte CircuitNinja for KiCad. Najděte balíček CircuitNinja for KiCad, klikněte na Install a potom na Apply Pending Changes.

Ze souboru ZIP. Pro počítač bez přístupu ke GitHubu. Každou novou verzi nainstalujete stejně.

  1. 1

    Stáhněte com.circuitninja.kicad-<verze>.zip ze složky releases na GitHubu. Soubor nerozbalujte. Tlačítko Download ZIP na GitHubu stáhne zdrojový kód, který KiCad nainstalovat neumí.

  2. 2

    V okně Plugin and Content Manager klikněte na Install from File… a vyberte ZIP.

Potom v obou případech

  1. •

    Otevřete Preferences › Preferences… › Plugins a zapněte Enable KiCad API. Pokud se KiCad zeptá na interpret Pythonu, vyberte verzi 3.10 nebo novější.

  2. •

    Restartujte KiCad a otevřete desku v editoru DPS (PCB Editor). Při prvním spuštění si KiCad připraví prostředí Pythonu pro plugin. Potřebuje k tomu internet a trvá to asi minutu.

  3. •

    Na liště editoru DPS klikněte na ikonu CircuitNinja a otevřou se čtyři nástroje.

Kompatibilita

KiCad
9.0.9.1 a novější 9.x a 10.x
Systémy
Windows, Linux (nativní instalace)
Python
3.10 nebo novější. Závislosti pluginu nainstaluje KiCad.
Nepodporováno
macOS, Linux AppImage, KiCad 8 a starší, KiCad 9 před 9.0.9.1, KiCad 11 a novější

Pokud se na Linuxu okna pluginu neotevřou, nainstalujte balíček libxcb-cursor0 (Debian, Ubuntu: sudo apt install libxcb-cursor0).

Zdrojový kód, verze a hlášení chyb: github.com/CircuitNinjaPCB/kicad-plugin
